產品簡介：
一、產品特點及用途
本質安全防爆測溫系統熱電偶用補償電纜是由多對本質安全防爆測溫系統用補償導線組合而成的電纜，除具有其他補償電纜的性能外還具有防爆安全性能。適用于有爆炸危險的環境及防爆安全性能要求較高的的場合延伸防爆熱電偶冷端于防爆測溫儀表相連接構成本質安全防爆測溫系統。
二、產品執行標準
◆本產品執行GB/4989-94等效采用IEC584-3標準。
◆阻燃特性符合GB12666-5(IEC332-3)規定要求。
三、性能及特點
本質安全防爆測溫系統熱電偶補償電纜線對采用絞合形式及多對組成，帶屏蔽層的本安補償電纜，具有良好的抗干擾等性能。具有低電容、低電感、屏蔽抗干擾性能好和電氣性能穩定的特點。
四、產品用途
適用于本質安全電路中熱電偶與儀表間的信號傳輸，通常成為本安型補償導線，本安型補償電纜。
五、使用溫度
電纜敷設時溫度應不低于0℃,彎曲半徑應不小于電纜外徑的10倍。
六、產品結構說明

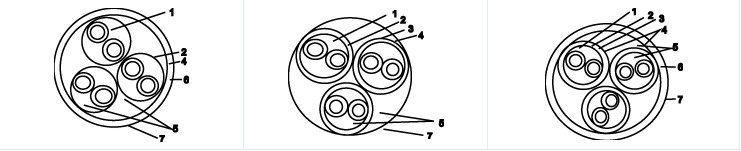

1、對絞線組 2、隔離層 3、對屏蔽 4、隔離層 5、填充 6、總屏蔽 7、隔離層外護套

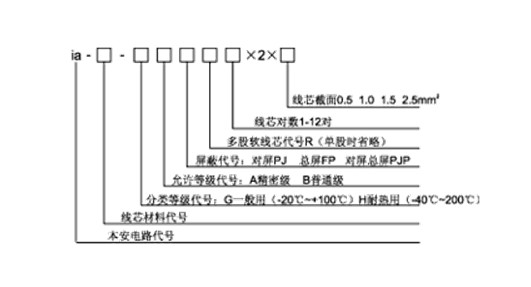

七、產品命名和表示方法
本安型KX補償電纜5對（10芯）線芯截面1.5mm2可表示為：
◇一般用普通級對屏蔽軟線芯：ia-kx-GBPJR5×2×1.5mm2
◇一般用精密級總屏蔽：ia-kx-GAPJR5×2×1.5mm2
◇一般用心普通級對屏總屏：ia-kx-GBPJR5×2×1.5mm2
◇耐熱用精密級多股軟線芯屏蔽：ia-kx-HAPJR5×2×1.5mm2
八、主要技術數據
|
配用熱電偶
|
本安補償導線、補償電纜
|
|
分度號
|
名稱
|
型號
|
合金絲
|
絕緣著色
|
|
正極
|
負極
|
正極
|
負極
|
|
B
|
鉑銠30-鉑銠6
|
BC
|
銅
|
銅
|
紅
|
黃
|
|
S
|
鉑銠10-鉑
|
SC
|
銅
|
鎳
|
紅
|
綠
|
|
K
|
鎳鉻-鎳硅
|
KC
|
銅
|
康銅
|
紅
|
藍
|
|
K
|
鎳鉻-銅硅
|
KX
|
鎳鉻
|
鎳硅
|
紅
|
黑
|
|
E
|
鎳鉻-銅鎳
|
EX
|
鎳鉻
|
銅鎳
|
紅
|
棕
|
|
J
|
鐵-銅鎳
|
JX
|
鐵
|
銅鎳
|
紅
|
紫
|
|
T
|
銅-銅鎳
|
TX
|
銅
|
銅鎳
|
紅
|
白
|
|
N
|
鎳鉻硅-鎳硅
|
NX
|
鎳鉻硅
|
鎳硅
|
紅
|
灰
|
|
N
|
鎳鉻硅-鎳硅
|
NC
|
鐵
|
銅鎳
|
紅
|
橙
|
注：R型熱電偶：鉑銠13-鉑補償導線可用SC代替。
|
型號
|
100℃
|
200℃
|
|
熱電偶
|
允差
|
熱電勢
|
允差
|
|
普通級
|
精密級
|
普通級
|
精密級
|
|
BC
|
0
|
±0.040
|
±0.025
|
|
|
|
|
SC
|
0.081
|
±0.060
|
±0.030
|
2.232
|
±0.060
|
|
|
KC
|
4.095
|
±0.100
|
±0.060
|
8.137
|
±0.100
|
±0.060
|
|
KX
|
4.096
|
±0.100
|
±0.060
|
8.137
|
±0.100
|
±0.060
|
|
EX
|
6.137
|
±0.200
|
±0.120
|
13.419
|
±0.200
|
±0.120
|
|
JX
|
5.286
|
±0.140
|
±0.085
|
10.777
|
±0.140
|
±0.085
|
|
TX
|
4.277
|
±0.060
|
±0.030
|
9.286
|
±0.090
|
±0.040
|
|
NX
|
2.773
|
±0.100
|
±0.060
|
5.912
|
±0.100
|
±0.060
|
|
NC
|
2.773
|
±0.100
|
±0.060
|
5.912
|
±0.100
|
±0.060
|
九、產品型號及名稱
|
型號
|
產品名稱
|
|
ZR-ia-KX-GsVPVP
|
阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜
|
|
ZR-ia-KX-GsVPRVP
|
阻燃聚氯乙烯絕緣及護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償軟電纜
|
|
ZR-ia-KX-GsVPlVPl
|
阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜
|
|
ZR-ia-KX-GsVPlVRPl
|
阻燃聚氯乙烯絕緣及護套精密級多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償軟電纜
|
|
ZR-ia-KX-GsVP2VP2
|
阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜
|
|
ZR-ia-KX-GsVP2VRP2
|
阻燃聚氯乙烯絕緣及護套精密級多股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償軟電纜
|
|
ZR-ia-KX-GsFPVP
|
塑料絕緣阻燃聚氯乙烯護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜
|
|
ZR-ia-KX-GsFPVRP
|
塑料絕緣阻燃聚氯乙烯護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償軟電纜
|
|
ZR-ia-KX-GsFPlVPl
|
氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜
|
|
ZR-ia-KX-GsFPlVRPl
|
氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償軟電纜
|
|
ZR-ia-KX-GsFP2VP2
|
氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜
|
|
ZR-ia-KX-GsFP2VRP2
|
氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜
|
|
ia-KX-HsFPGP
|
氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏總屏，K分度號熱電偶用本安補償電纜
|
|
ia-KX-HsFPGRP
|
氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏總屏，K分度號熱電偶用本安補償軟電纜
|
|
ia-KX-IMHsFPGP
|
進口氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜
|
|
ia-KX-IMHsFPGRP
|
進口氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜
|
|
