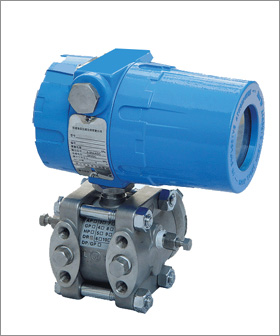

四、1151GP型電容式壓力變送器（表壓）測量較小壓力1kPa,(可遷移為負 壓變送器 )。使用對象：液體、氣體和蒸氣。
|
1151GP型 |
壓力變送器（含負壓） |
|
|
2
|
0-0.1～1KPa |
|
3
|
0-1～6KPa |
|
4
|
0-6～40KPa |
|
5
|
0-40～200KPa |
|
6
|
0-0.16～1MPa |
|
7
|
0-0.4～2.5MPa |
|
8
|
0-1.6～10MPa |
|
9
|
0-4～25MPa |
|
0
|
0-6～40MPa |
|
|
代號
|
功能 |
|
E
|
普通模擬型(輸出:4～20mA) |
|
G
|
常規(guī)智能型(輸出:4～20mA) |
|
S
|
標準智能型(輸出:4～20mA帶HART總線協(xié)議) |
|
|
代
號
|
|
結 構 材
|
料 |
|
|
法蘭接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅
油
|
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏C-276
|
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
|
代號
|
精度 |
|
Q1
|
0.2%FS |
|
Q2
|
0.5%FS |
|
|
代號
|
電氣連接頭 |
|
L1
|
M20X1.5內螺紋 |
|
L2
|
1/2NPT內螺紋 |
|
|
代號
|
附加選項 |
|
M1
|
0～100%線性指示表頭 |
|
M3
|
數(shù)字顯示表頭 |
|
B1
|
2″管裝彎支架 |
|
B2
|
墻裝/板裝彎支架 |
|
B3
|
2″管裝平支架 |
|
D0
|
泄放閥在壓力室中部 |
|
D1
|
側面泄放閥在壓力室上部 |
|
D2
|
側面泄放閥在壓力室下部 |
|
C0
|
1/2″錐管內螺紋接頭 |
|
C1
|
1/2″引壓接頭及后部焊接引壓管φ14（供貨時含C0） |
|
C2
|
丁字形螺紋接頭M20X1.5 |
|
d
|
隔爆型EXd ⅡCT5 |
|
I
|
本安型EXiaⅡ CT6 |
|
1151GP 8 G 22 Q1 L1 M3B1D0C1 ← 選型舉例
|
|
