安徽遠洋集團控制電纜型號一覽
交聯聚乙烯控制電纜
交聯聚乙烯絕緣聚氯乙烯護套控制電纜適用于交流額定電壓450/750V及以下的配電裝置，作電器儀表的連接線。
|
|
■ |
執行標準：GB9330-88
|
|
■ |
使用特性： |
|
|
1、敷設溫度、較小彎曲半徑：敷設溫度在不低于0度條件下無需預先加溫；敷設不受落差限制，較小彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的2倍；
有屏蔽結構的軟電纜，應不小于電纜外徑的10倍
2、工作溫度：
電纜導體的長期允許工作溫度為90度，短路時，電纜導體的較高溫度不超過250度，持續時間不超過5s；
3、電纜絕緣電阻：
較高額定溫度時，體積電阻率r不低于1012W.cm；絕緣電阻常數Ki不小于36.7MW.km。
|
|
■ |
技術參數： |
|
|
1、成品電纜經受3500V工頻交流電壓試驗5min不擊穿；
2、交聯聚乙烯絕緣控制電纜的耐熱性、耐寒性、耐化學性、絕緣電阻和使用壽命遠優于聚氯乙烯絕緣控制電纜。
|
|
■ |
產品型號和名稱： |
|
|
KYJV交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KYJVP交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜
KYJV22交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜
KYJVP2交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
|
|
■ |
產品規格： |
|
|
|
型號
|
標稱截面mm2
|
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
|
KYJV
|
2~61
|
|
KYJVP
|
2~61 |
2~14 |
|
KYJV22
|
4~61 |
4~14 |
|
KYJVP2
|
4~61 |
1~14 |
|
耐堿耐油控制電纜
|
產品名稱： |
耐高溫控制電纜
|
|
產品型號： |
KHF46 KHF46RP KHF46P ，等 |
|
產品特點： |
本 產品適用于交直流額定電壓450/750V及以下的高溫，有腐蝕性氣體等環境較惡劣的范圍內的信號的傳輸及控制線路，電纜有耐高溫、耐堿、耐油、耐氧化劑 等特性。電纜線芯長期允許工作溫度為-40℃--+200℃。電纜彎曲半徑不小于電纜外徑的6倍。電纜使用較低溫度為-55℃。 |
|
|
型號 |
名稱 |
使用范圍
|
|
KHF46 |
氟塑料絕緣、聚氯乙烯護套耐高溫控制電纜 |
固定敷設在室內、電纜溝或管道中 |
|
KHF46R |
氟塑料絕緣、聚氯乙烯護套耐高溫軟控制電纜 |
適用于要求柔軟的場合 |
|
KHF46P |
氟塑料絕緣、聚氯乙烯護套耐高溫屏蔽控制電纜 |
適用于要求抗干擾場合 |
|
KHF46R |
氟塑料絕緣、聚氯乙烯護套耐高溫屏蔽軟控制電纜 |
適用于要求柔軟和抗干擾場合 |
|
型號 |
芯數 |
標稱截面 mm2 |
|
KHF46 |
2-19 |
0.5 0.75 1.0 1.5 2.5 |
|
KHF46R |
2-19 |
0.5 0.75 1.0 1.5 2.5 |
|
KHF46P |
2-19 |
0.5 0.75 1.0 1.5 2.5 |
|
KHF46RP |
2-19 |
0.5 0.75 1.0 1.5 2.5 |
|
■ |
聚氯乙烯絕緣和護套控制電纜： |
|
|
|
|
|
聚氯乙烯絕緣和護套控制電纜適用于額定電壓450/750V及以下控制、信號、保護及測量系統接線之用。
|
|
■ |
執行標準：
|
|
|
GB9330《塑料絕緣控制電纜》、IEC60227《額定電壓450/750V及以下聚氯乙烯絕緣電纜》以及IEC60502《額定電壓1-30KV擠包絕緣電力電纜及附件》等標準制造。
|
|
■ |
使用特性： |
|
|
1、工頻額定電壓Uo/U為450/750V或0.6/1KV。
2、電纜導體的允許長期較高工作溫度為70℃。
3、電纜敷設時環境溫度應不低于0℃，若環境溫度低于0℃時，應對電纜進行預熱。
4、電纜的推薦允許彎曲半徑如下：
無鎧裝電纜，應不低于電纜外徑的6倍；
鎧裝或銅帶屏蔽電纜，應不低于電纜外徑的12倍；
屏蔽軟電纜，就不低于電纜外徑的6倍。
|
|
■ |
型號名稱： |
|
|
|
型號
|
名稱
|
主要使用范圍
|
|
KVV
|
聚氯乙烯絕緣，聚氯乙烯護套，控制電纜
|
敷設在室內、電纜溝中、管道內及地下
|
|

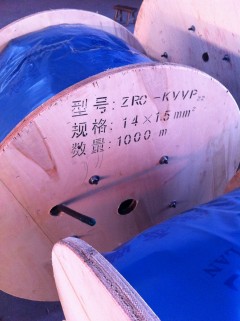

KVVP
|
聚氯乙烯絕緣，聚氯乙烯護套，銅絲編織屏蔽控制電纜
|
敷設在室內、電纜溝中、管道內及地下，具有防干擾能力
|
|
KVVP2
|
聚氯乙烯絕緣，聚氯乙烯護套，銅帶繞包屏蔽控制電纜
|
敷設在室內移動要求柔軟、屏蔽的場合
|
|
KVV22
|
聚氯乙烯絕緣，聚氯乙烯護套，鋼帶鎧裝控制電纜
|
敷設在室內、電纜溝中、管道內及地下，能承受較大的機械外力使用
|
|
KVV32
|
聚氯乙烯絕緣，聚氯乙烯護套，細鋼絲鎧裝控制電纜
|
敷設在室內、電纜溝中、管道、豎井內及地下，能承受一定的拉力作用
|
|
KVVR
|
聚氯乙烯絕緣，聚氯乙烯護套，控制軟電纜
|
敷設在室內移動要求柔軟等場合
|
|
KVVRP
|
聚氯乙烯絕緣，聚氯乙烯護套，銅絲編織屏蔽控制軟電纜
|
敷設在室內移動要求柔軟、屏蔽的場合
|
|
|
■ |
電纜標稱截面導體結構及芯數： |
|
|
|
型號
|
額定
電壓
|
導體標稱截面
|
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|
芯數
|
|
KVV
|
450/750
|
|
2-61
|
2-14
|
2-10
|
|
KVVP
|
|
KVVP2
|
|
4-61
|
4-14
|
4-10
|
|
KVV22
|
|
7-61
|
4-61
|
4-14
|
4-10
|
|
KVV32
|
|
19-61
|
7-61
|
4-14
|
4-10
|
|
KVVR
|
4-61
|
|
|
|
KVVRP
|
4-61
|
4-48
|
|
|
硅橡膠耐高溫控制電纜
|
■ |
硅橡膠(阻燃)控制軟電纜介紹： |
|
|
|
|
|
本產品適應用于鋼鐵、冶煉、電廠、焦化廠、航空、冶金機械、石油、化工等高溫工業中，額定電壓450/750V及以下的控制及監控回路中。它具有優良的耐高溫、阻燃、耐輻射、耐老化、耐臭氧、防水等特性，同時具有很好的耐寒性、耐候性。
|
|
■ |
執行標準： 采用企業標準
|
|
■ |
硅橡膠(阻燃)控制軟電纜規格： |
|
|
|
型號電話：0550-2386599
|
額定電壓
|
導體標稱截面
|
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|
芯數
|
|
KGG、KGGP、KGGP2
|
450/750V
|
2-61
|
2-14
|
2-10
|
|
KGGR、KGGRP
|
4-61
|
4-48
|
2-14
|
|
推薦芯數：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61，如用戶有特殊要求也可生產61芯以下任意芯數的電纜。
|
|
|
■ |
硅橡膠(阻燃)控制軟電纜型號、名稱： |
|
|
|
型號
|
名稱
|
主要使用范圍
|
|
（ZR）-KGG
|
銅芯硅橡膠絕緣硅橡膠護套控制電纜
|
敷設在室內、電纜溝、管道固定場合
|
|
（ZR）-KGGP
|
銅芯硅橡膠絕緣硅橡膠護套編織屏蔽控制電纜
|
敷設在室內、電纜溝、管道等要求屏蔽的固定場合
|
|
（ZR）-KGGP2
|
銅芯硅橡膠絕緣硅橡膠護套銅帶屏蔽控制電纜
|
敷設在室內、電纜溝、管道等要求屏蔽的固定場合
|
|
（ZR）-KGGR
|
銅芯硅橡膠絕緣硅橡膠護套控制軟電纜
|
敷設在室內移動要求柔軟等場合
|
|
（ZR）-KGGRP
|
銅芯硅橡膠絕緣硅橡膠護套編織屏蔽控制軟電纜
|
敷設在室內移動要求柔軟、屏蔽等場合
|
|
|
■ |
技術參數： |
|
|
1、成品電纜絕緣線芯的絕緣電阻：成品電纜絕緣線芯的絕緣電阻，換算到電纜長度為1km和溫度為20℃時，導電線芯截面在50mm2及以下的應不小于50兆歐
2、成品電纜應經受工頻交流3KV、5min電壓試驗，絕緣無擊穿。
|
氟塑料耐高溫控制電纜
|
■ |
氟塑料絕緣耐高溫控制電纜： |
|
|
|
|
|
氟塑料絕緣耐高溫控制電纜適用于交流額定電壓450/750V及以下控制、監控回路以及電器儀表的連接線和自動控制系統的傳輸線。產品具有耐油、防水、耐 磨、耐酸堿基各種化學試劑和各種腐蝕性氣體、耐老化、不燃燒等優異性能；本產品主要適用于發電、冶金、石油、化工等工礦企業在高溫、低溫和酸、堿、油、水 及腐蝕性氣體的惡劣環境中作電器儀表及自動化控制系統的傳輸線。氟塑料絕緣和護套耐高溫控制電纜采用聚全氟乙丙稀或改性聚四氟乙烯材料，具有比普通控制電 纜更高的耐熱等級。
|
|
■ |
執行標準： 企業標準
|
|
■ |
電纜技術參數： |
|
|
1、交流額定電壓：U0/U為450/750V
2、電纜導體長期允許工作溫度為：
氟塑料外護層為200℃/260℃
聚氯乙烯外護層為105℃
硅橡膠外護層為180℃
3、電纜的敷設溫度應不低于：
聚氯乙烯護套電纜0℃
硅橡膠護套電纜-20℃
氟塑料護套電纜-20℃
4、電纜允許彎曲半徑：
無鎧裝的電纜應不小于電纜外徑的6倍
有鎧裝的電纜或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍
有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍
氟塑料絕緣護套材料的電纜應不小于電纜外徑的8倍
|
|
■ |
電纜型號、名稱： |
|
|
|
型號
|
名稱
|
|
KFF
|
氟塑料絕緣氟塑料護套控制電纜
|
|
KFFP
|
氟塑料絕緣氟塑料護套銅絲編織屏蔽控制電纜
|
|
KFFR
|
氟塑料絕緣氟塑料護套控制軟電纜
|
|
KFFRP
|
氟塑料絕緣氟塑料護套銅絲編織屏蔽控制軟電纜
|
|
KFV
|
氟塑料絕緣聚氯乙烯護套控制電纜
|
|
KFVP
|
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制電纜
|
|
KFVR
|
氟塑料絕緣聚氯乙烯護套控制軟電纜
|
|
KFVRP
|
氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜
|
|
KFV22
|
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
|
|
KFVP22
|
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制電纜
|
|
KFVR22
|
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套控制軟電纜
|
|
KFVRP22
|
氟塑料絕緣鋼帶鎧裝聚氯乙烯護套銅絲編織屏蔽控制軟電纜
|
|
KFG
|
氟塑料絕緣硅橡膠護套控制電纜
|
|
KFGP
|
氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制電纜
|
|
KFGR
|
氟塑料絕緣硅橡膠護套控制軟電纜
|
|
KFGRP
|
氟塑料絕緣硅橡膠護套銅絲編織屏蔽控制軟電纜
|
|
KFG22
|
氟塑料絕緣鋼帶鎧裝硅橡膠護套控制電纜
|
注：特殊要求可定做。
|
|
■ |
型號代號含義： |
|
|
|
項目
|
代 號
|
含義
|
|
系列代號
|
K
|
控制電纜
|
|
絕緣材料
|
F
|
聚全氟乙丙烯/聚四氟乙烯
|
|
屏蔽材料
|
P
P1
P2
|
銅絲屏蔽
鍍錫銅絲編織屏蔽
銅帶屏蔽
|
|
護套材料
|
F
G
V
|
聚全氟乙丙烯/聚四氟乙烯
硅橡膠
耐熱105度聚氯乙烯
|
|
鎧裝材料
|
22
|
鋼帶鎧裝
|
|
導體鍍層
|
X
Y
|
鍍錫導體
鍍銀導體
|
|
阻燃特性
|
ZRA
ZRB
ZRC
|
A類阻燃
B類阻燃
C類阻燃（未注明均為C類，型號可省略C字母）
|
|
導體種類
|
A
B
R
|
單根導體
七根絞合導體
多股絞合軟導體
|
|
|
■ |
型號規格： |
|
|
|
型號
|
額定電壓
|
導體標稱截面
|
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|
芯數
|
|
KFF、KFV、KFG、KFFP、
KFVP、KFGP
|
450/750V
|
2-61
|
2-37
|
2-14
|
|
KFFR、KFVR、KFGR、KFRP
KFVRP、KFGRP
|
4-61
|
2-37
|
|
KFV22、KFVP22、KFVR22
KFVRP22
|
2-61
|
2-37
|
|
推薦芯數：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61，如用戶有特殊要求也可生產61芯以下任意芯數的電纜。
|
|
